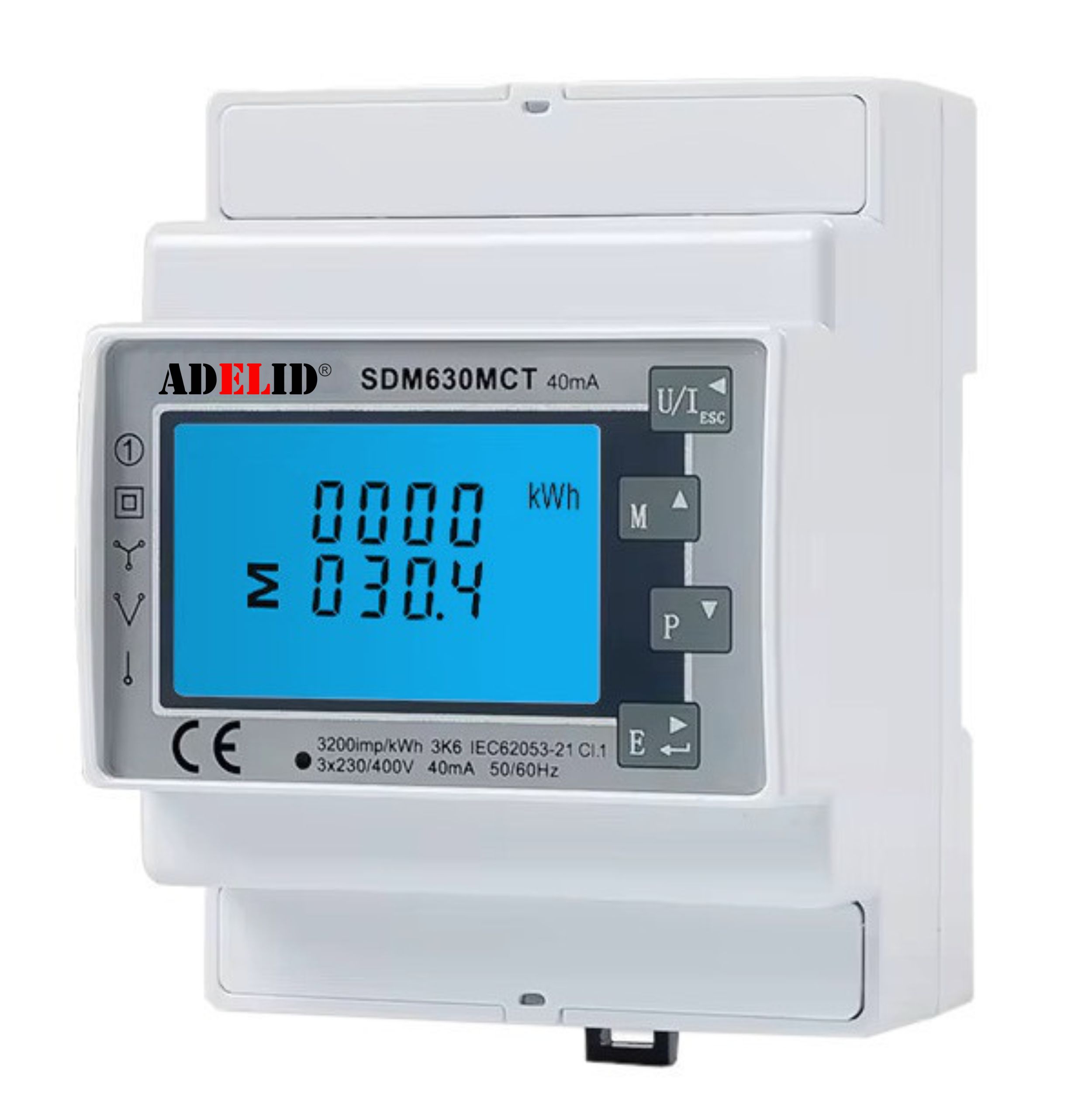

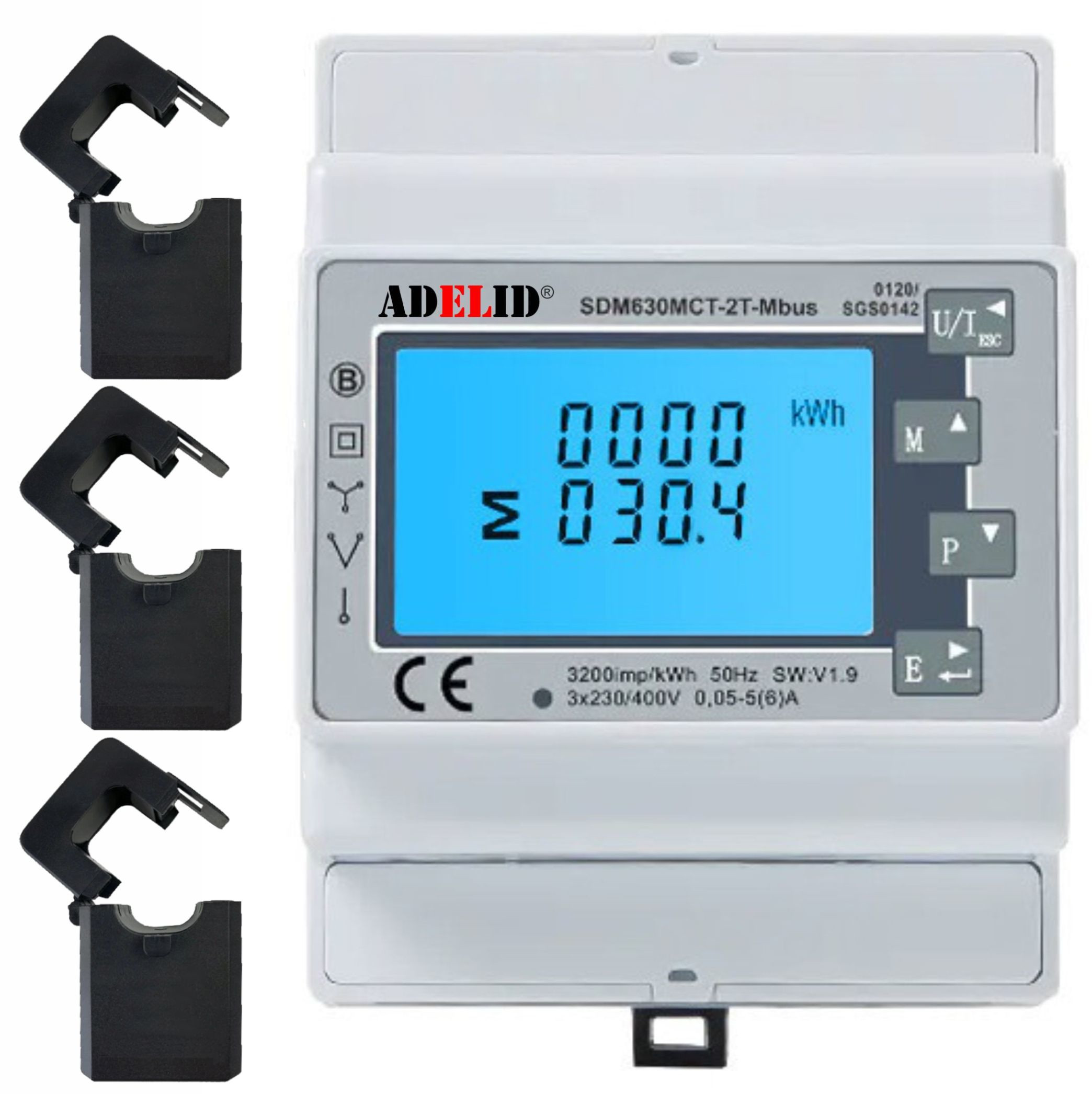

Licznik SDM z pomiarem półpośrednim - należy do niego dokupić przekładniki CT24*

Dane techniczne:

• Napięcie znamionowe (Un): 3x 230/400 V AC,
• Napięcie robocze: 80% - 120% Un,
• Możliwości izolacji,
• Napięcie AC wytrzymuje 4KV przez 1 minutę,
• Wytrzymałość napięcia impulsowego: 6kV-1,2µS,
• Prąd znamionowy (Ib): 0.05-5(6)A,
• Wejście: przekładnikowe 5A lub 1A,
• Zakres prądu roboczego: 0,4% Ib-Imax,
• Wytrzymałość na przetężenia: 20 Imax przez 0,01 s,
• Zakres częstotliwości roboczej: 50 lub 60 Hz,
• Pobór mocy na fazę: ≤ 2W/10VA,
• Wyjście impulsowe: 1,
• Konfigurowalne Wyjście impulsowe: 2 3200 imp/kWh,
• Wyświetlacz LCD,
• Maksymalny odczyt: 9999999.9 kWh/kVArh,
• Wbudowane wyjścia impulsowe i RS485 Modbus RTU jest w pełni kompatybilny do integracji z systemami BMS i zdalnym monitoringiem,
• Temperatura pracy: -40℃~+70℃,
• Temperatura składowania: -40℃~+80℃,
• Zgodne z normą: IEC62053-21,
• Ochrona przed wnikaniem pyłu i wody: panel przedni IP51 (wewnątrz).

Pomiar:

• Napięcie fazowe: V1, V2, V3,
• Napięcie linii: V1-2, V2-3, V3-1,
• Prąd: I1, I2, I3, IN,
• Moc czynna: P1, P2, P3, P_total (całkowita moc czynna),
• Moc bierna: Q1, Q2, Q3, Q_total (całkowita moc bierna),
• Moc pozorna: S1, S2, S3, S_Total (całkowita moc pozorna),
• Częstotliwość: Hz,
• Współczynnik mocy: PF,
• Energia czynna: Ep_imp (import energii czynnej), Ep_exp (eksport energii czynnej), Ep_total (całkowita energia czynna),
• Energia bierna: Eq_imp (importowana energia bierna), Eq_exp (eksportowana energia bierna), Eq_total (całkowita energia bierna) energia bierna),
• THD-I i THD-U,
• Maksymalne zapotrzebowanie: MD.

Wymiary urządzenia:

• A: 94,5 mm,
• B: 35 mm,
• C: 72 mm,
• D: 65 mm.

Waga: 0,2 kg.

NALEŻY PAMIĘTAĆ O WŁAŚCIMYM, ZGODNYM Z INSTRUKCJĄ UŻYTKOWANIU URZĄDZENIA.

• należy używać jedynie narządzi izolowanych, podczas montażu,
• wszystkie prace montażowe należy wykonywać po wyłączeniu napięcia,
• licznik powinien być umieszczony w suchym pomieszczeniu,
• po zamontowaniu licznika należy założyć pokrywy ochronne,
• urządzenie należy chronić przed wstrząsami oraz upadkiem.
• obsługa sprzętu (modułu, urządzenia) opisanego w niniejszej ofercie może być wykonywana wyłącznie przez elektryka z uprawnieniami.

*Przekładniki CT24 dostępne na naszych pozostałych ofertach
