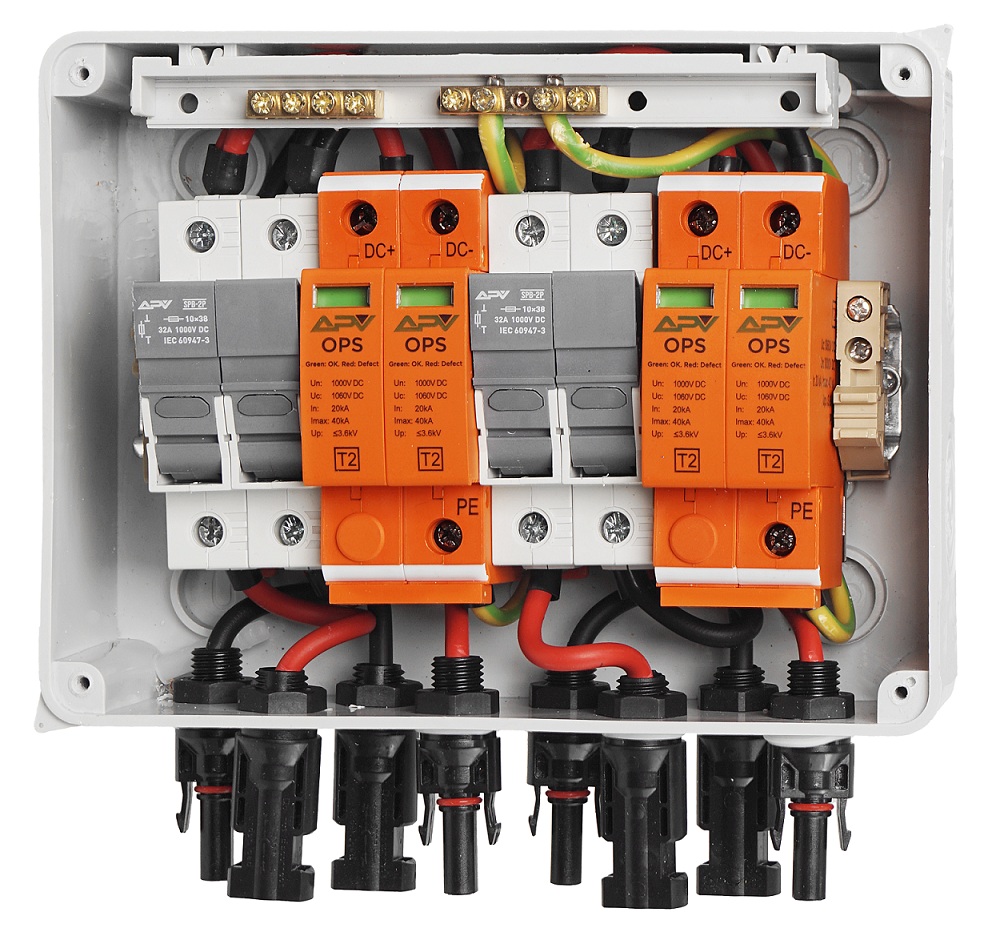

Rozdzielnica PV 1000V DC 2 STRINGI Fotowoltaiczna

Zestaw - rozdzielnica fotowoltaiczna natynkowa, 8- modułowa, dwa stringi, 1000V DC 32A IP65

• Kod produktu: APV-RPV-2-08DC
• Marka: Adelid
• Seria: APV

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6,00 mm2 oraz LGY według norm.
• Rozdzielnica posiada wyprowadzone dławiki kablowe 13,5 oraz złączki MC4.
• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.
• Obudowa rozdzielnicy na 18 modułów, natynkowa, o szczelności IP65, z drzwiami transparentnymi.

W skład zestawu wchodzą:

• 1x Szczelną obudowę natynkowa, 8 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,
• 2x ogranicznik przepięć APV, 2P klasy C [T2], 1000V DC, 32A,
• 2x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC, z czterema wkładkami topikowymi 15A,
• 2x dławik kablowy PG 13,5, na przewód 6-12 mm,
• 4x złącze MC4,
• 2x gumowa zaślepka,
• 1 x zestaw montażowy: śrubki, kołki rozporowe.

Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.

• Czytelny podgląd stanu,

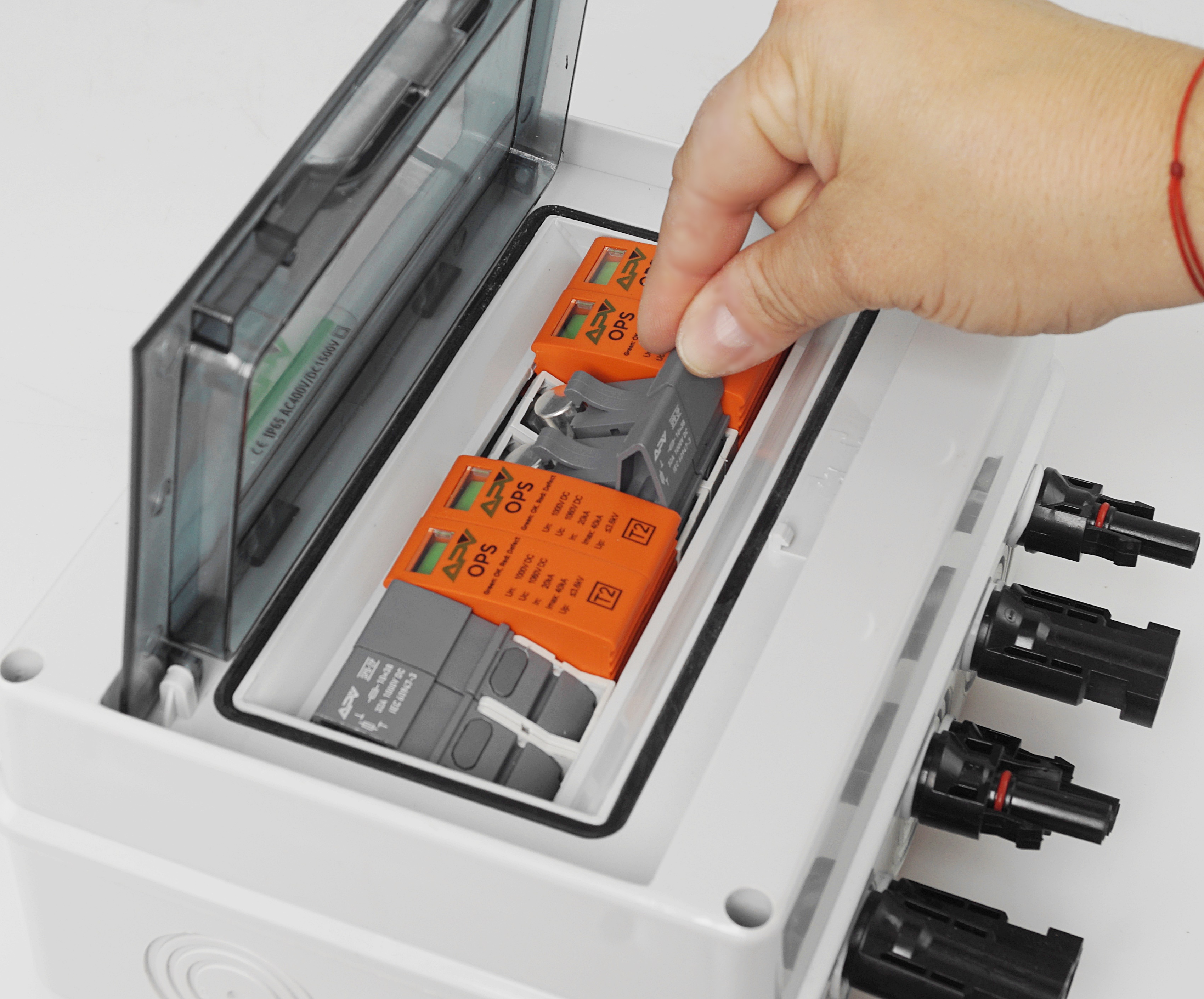

• Łatwy dostęp oraz wymiana zużytej  wkładki topikowej, bez odłączania urządzenia.
• Idealny zestaw do sieci fotowoltaicznej.

Charakterystyka obudowy ABS:

• Stopień ochrony: IP65,
• Ilość modułów: 12,
• Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,
• Montaż: natynkowy,

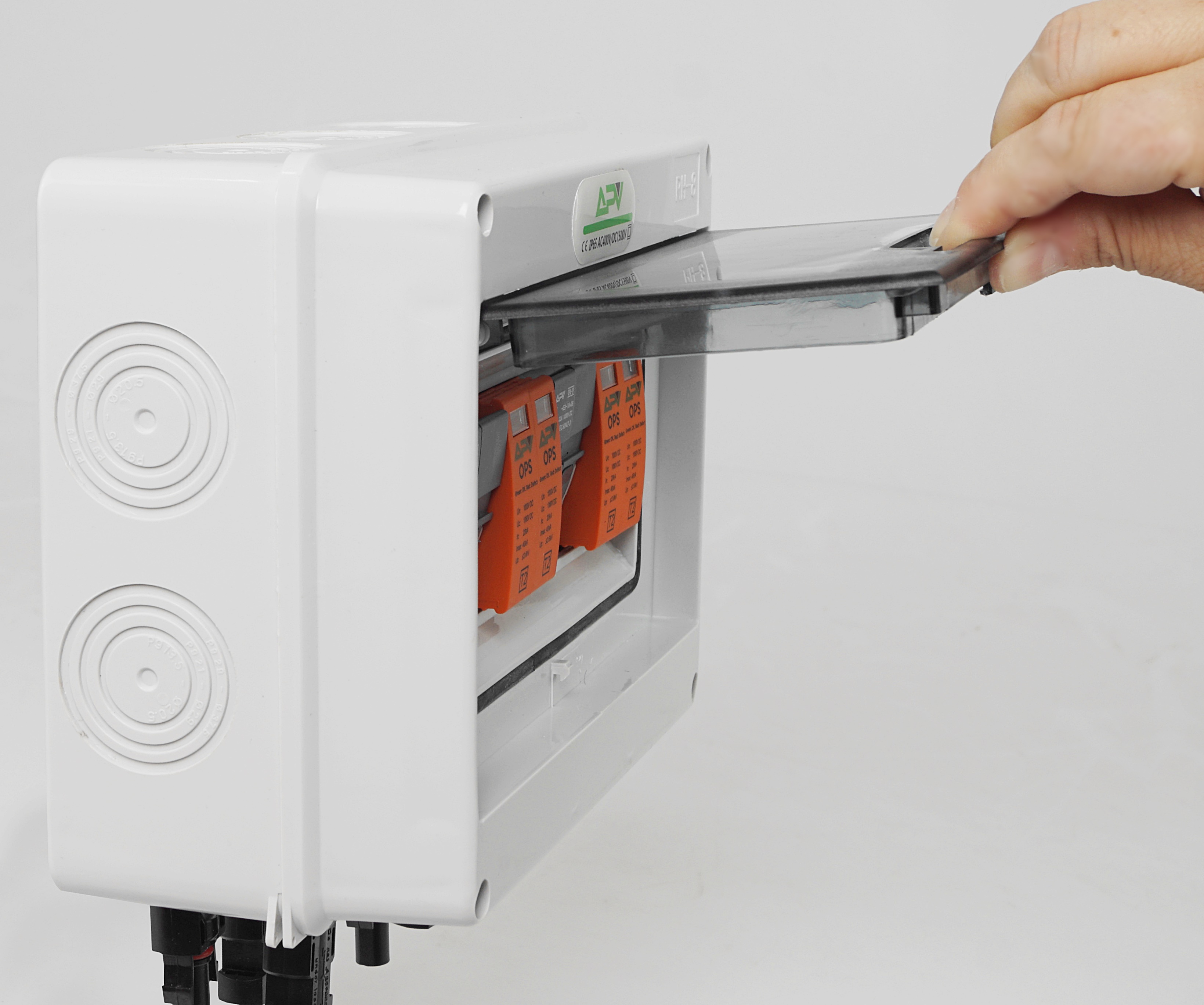

• Drzwi: uchylne w lewo lub w prawo, transparentne,
• Osłabienia dla łatwego wprowadzenia przewodów,
• Obudowa w kolorze białym.
• Wymiary: 202 x 201 x 120 mm.

Charakterystyka ochronników przepięć APV 3P klasy C [T2] 1000V DC 32A

• Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

  Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

  Dane techniczne:

  • Klasa ochrony: T2,
  • Ilość pól: 2,
  • Wymagane zabezpieczenie: 32A,
  • Napięcie znamionowe Un: 1000V DC,
  • Napięcie stałej pracy Uc: 1060V DC,
  • Prąd próbny In: 20kA
  • Prąd MAX Imax: 40kA
  • Up: <3.6 kV,
  • Temperatura otoczenia pracy: -30/+50°C,
  • Przyłącza max: 35 mm2,
  • Wymiary: 36x94x62 (szer.xwys.xgł.),
  • Montaż: szyna 35 mm,
  • Szczelność: IP20,
  • Certyfikat CE

  Charakterystyka rozłączników bezpiecznikowych 2P 10x38 1000V DC

  Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

  Dane techniczne:

  • Ilość pól: 2,
  • Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
  • Prąd maksymalny: 32A,
  • Maksymalne napięcie robocze: 1000V,
  • Rodzaj napięcia: DC,
  • Częstotliwość: 50/60 Hz,
  • Temperatura pracy: -25 to 50 °C,
  • Wymiary: 36x78x60 mm (szer.xwys.xgł.),
  • Montaż: szyna 35 mm,
  • Szczelność: IP20,
  • Certyfikat CE
