Złączka szynowa 3 piętrowa ZS NA SZYNĘ DIN TH35
SKU: ZS.PUSH.3F
Dane techniczne:
- Rodzaj: złącze na szynę DIN, ZS.PUSH.3F,
- Przekrój przewodu sztywnego: 0,2 - 4,0 mm²,
- Przekrój przewodu miękkiego: 0,2 - 2,5 mm²,
- Rozmiar przewodu: 24-12 AWG,
- Rodzaj montażu: NS 35/7.5
- Pozycja połączenia: z góry / u góry,
- Ilość zacisków: 6,
- Zacisk: PUSH-IN,
- Napięcie znamionowe: 500 V,
- Prąd: 22 A,
- Kolor: szary,
- Minimalna długość zacisku: 8 mm,
- Maksymalna długość zacisku: 10 mm,
- Izolacja (materiał): PA66,
- Temperatura pracy: -25 ~ 120 °C,
- Certyfikat CE,
- Zgodność z normą: IEC947-7-1.
Przekroje przewodów przyłączeniowych:
- Minimalne pole przekroju poprzecznego przewodu elastycznego: 0,2 mm²,
- Maksymalne pole przekroju poprzecznego przewodu elastycznego: 2,5 mm²,
- Minimalne pole przekroju poprzecznego przewodu sztywnego: 0,2 mm²,
- Maksymalne pole przekroju poprzecznego przewodu sztywnego: 4,0 mm².

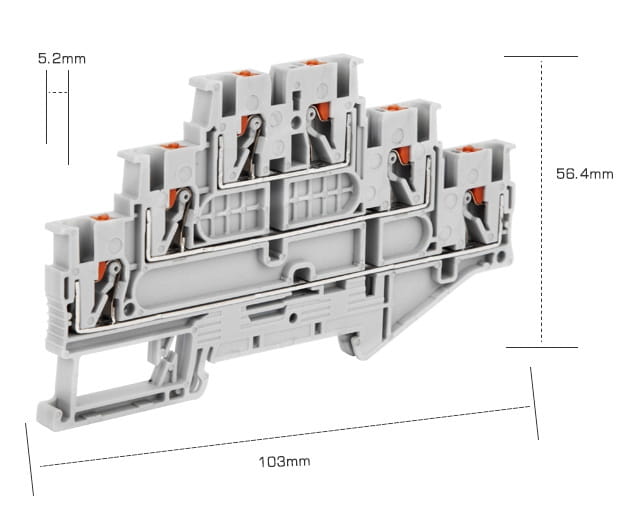

Wymiary złączki oraz schemat podłączenia przewodów:
- Wysokość: 56,4 mm,
- Szerokość: 103,0 mm,
- Grubość: 5,2 mm.
